分煙脱臭ブース
加熱式・紙巻たばこの臭いを強力脱臭
トルネックス独自の特殊吸着剤に1回通過させるだけで、たばこの臭気成分を約95％以上脱臭します。また、たばこの主なガス成分であるTVOCについても95％以上除去します。
もちろん粉塵についても、微粒子フィルタで99％以上除去いたしますので、分煙脱臭ブースからの煙や臭いが気になりません。
喫煙室を作る時に、建物の構造上屋外排気を増設するのが難しい場合は、臭いや煙の漏れが気になりますが、「分煙脱臭ブース」は、煙や臭いを除去した空気を天井から排出し、喫煙室入口に向かう0.2m/s以上の空気の流れを作り出しますので、ブース周辺への臭いの漏れを防ぎ、たばこの臭いが気にならない分煙環境を作ることができます。
標準使用人数
3-8人
設置スペース目安
3-8m²
以上
主な機能
- 機能アイコンのご説明
-
特殊技術「人工竜巻形成技術」を応用しています。
タバコの煙を直接吸い込みます。
人を検知し、自動運転します。
移動に便利なキャスターが付いています。
人を検知し、自動運転します。
室内のレイアウトに合わせて専用設計します。
乱気流を抑制して粉塵の拡散を防止。
特殊技術「強制負圧制御技術」を応用しています。
空気の層で遮断するエアカーテン技術。
特殊活性炭フィルタを使用しています。
タバコの火を対流作用と酸欠作用で自動的に消火します。
天然植物精油使用の森林消臭剤で中和消臭します。
ほこりセンサを搭載で省エネ運転。
たばこの臭気3成分を95%以上、TVOCを95%以上除去します。
シャープ株式会社のプラズマクラスター技術を搭載しています。
大幸薬品株式会社のクレベリンＧが搭載されています。
資料ダウンロード
製品のご紹介
気流制御技術でたばこの煙を効率よく吸引 99％除去
トルネックスの気流制御技術により、ブース内に煙が充満せずに効率よく吸引され、微粒子フィルタを通過することで、たばこの粉塵を99％除去(0.3μm以上の粒子)します。
たばこ臭を95％除去、加熱式たばこも脱臭
トルネックス独自の特殊吸着剤に1回通過させるだけで、たばこの臭いを95％以上※除去し、周囲への臭いの拡散を防ぎます。

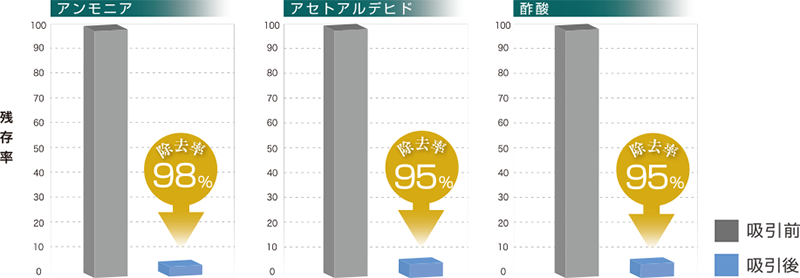

※たばこの臭気3成分(アンモニア、アセトアルデヒド、酢酸)でのワンパスでの除去効果は、それぞれの成分の除去率が95％以上と高い脱臭効果を発揮します。
改正健康増進法 喫煙専用室の技術的基準対応
設置は組立工事のみで排気ダクト工事不要。浄化した空気を天井から排出し、喫煙室入口風速0.2m/sを確保。
喫煙専用室の技術的基準の経過措置である脱煙機能付き喫煙ブースの基準を満たしています。

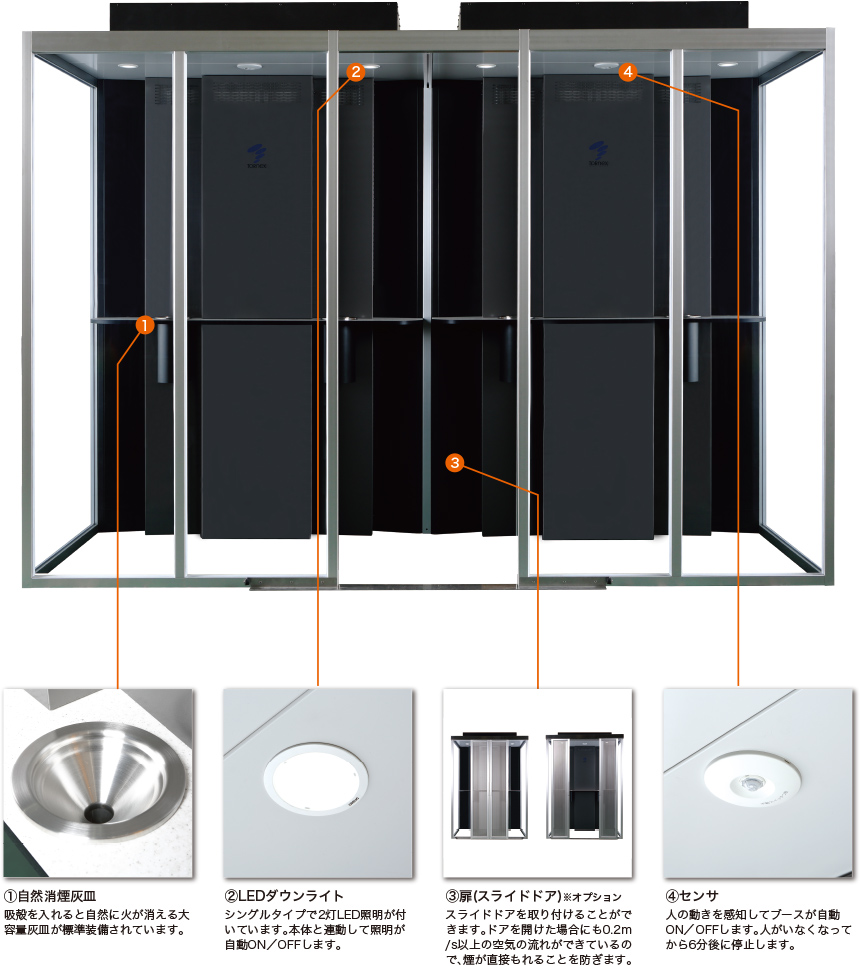

シングルタイプとダブルタイプの2種類
サイズはシングルタイプとダブルタイプの2種類があり、オプションでスライドドアを設置できます。
- 特許取得済
- 非喫煙エリアから喫煙室に向かう0.2m/sの進入風を確保し、フィルタの除去効率を低下させずにフィルタの維持管理コストを低減する技術で特許取得済み（特許番号 第6950959）
たばこの臭気3成分除去率が95%以上。
脱臭効果が驚異的にUP。分煙脱臭ブースは、アンモニア、アセトアルデヒド、酢酸の除去率が95%以上と高い除去効果を発揮します。
TVOCを95%以上除去 たばこの様々な臭い成分にも効果を発揮

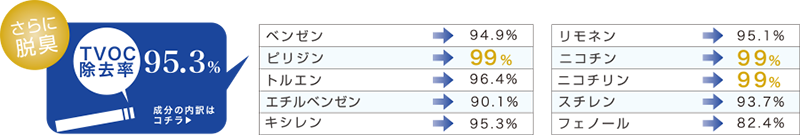

たばこの主なガス成分であるTVOC(ベンゼン、ピリジン、トルエン、エチルベンゼン、キシレン、スチレン、フェノール、リモネン、 ニコチン、ニコチリン等)を95%以上除去します。
※数値はたばこ8本を燃焼させた場合の初期値です。
厚生労働省の基準に従って測定しました。
トルネックスの分煙脱臭ブースIKBJP、高性能プラズマ集塵脱臭装置VFLJPは、改正健康増進法 喫煙専用室の技術的基準の経過措置である脱煙機能付き喫煙ブースの以下の基準を満たしています。
- ・総揮発性有機化合物の除去率が95％以上であること。
- ・当該装置により浄化され、室外に排気される空気における浮遊粉じんの量が0.015mg/m³以下であること。
- ・喫煙専用室等に向かう気流が開口面の全ての測定点で0.2ｍ/s以上 ※1
※1 厚生労働省 脱煙機能付き喫煙ブースの性能をするための測定方法の例より
■脱煙機能付き喫煙ブースの性能を確認するための測定結果 IKBJP
| 脱煙機能付き喫煙ブースの型式 | IKBJP-S メーカー：トルネックス |
|---|---|
| 喫煙ブースの定員 | 4人 |
| 喫煙の状況 | 測定時間中の喫煙本数：同時8本 |
| 測定点の高さ | 気流（上：175㎝、中：105㎝、下：35㎝） |
| 測定機器 | ●風速計 メーカー：RION 機種・型番：AM-09S ●揮発性有機化合物モニター メーカー：RAE Systems 機種・型番：ppb RAE3000 ●デジタル粉塵計 メーカー：柴田科学 機種・型番：LD-5 |
（1）喫煙専用室等に向かう気流の測定結果
| 測定点 | 平均値 |
|---|---|
| 上部 | 風速：0.21m/s |
| 中央部 | 風速：0.23m/s |
| 下部 | 風速：0.26m/s |
※3回測定した平均値
（2）ＴＶＯＣ（総揮発性有機化合物）の測定結果
| 除去率（％） | 99.3％ ※10回測定した平均値 |
|---|
（3）浮遊粉じんの測定結果
| 測定場所 | 排出口付近 |
|---|---|
| 測定結果 | 0.0103mg/m³ |
製品仕様
| 品名 | 分煙脱臭ブースシングル | 分煙脱臭ブースダブル |
|---|---|---|
| 型式 | IKBJP-S1 | IKBJP-W1 |
| 外形寸法(mm) | W1600 x D1200 x H2400 | W3160 x D1200 x H2400 |
| 重量 | 約380kg | 約645kg |
| 電源 | AC100V 50/60Hz | |
| 消費電力 | 約210W/330W | 約420W/660W |
| 集塵効率(微粒子フィルタにて) | 計数法99.97%(0.3μm) | |
| 風量 | 18㎥/min | |
| プレフィルタ | SUS24メッシュ | |
| メインフィルタ | 微粒子フィルタ | |
| 脱臭フィルタ | 特殊吸着剤 | |
| センサ | 人体検知センサ | |
| 照明 | LEDダウンライト 2灯 | LEDダウンライト 4灯 |
| 灰皿 | 自然消煙灰皿 2個 | 自然消煙灰皿 4個 |
| 使用人数 | 3～4人 | 6～8人 |
| 税抜価格 | オープン価格 | |
材質 ／色
| 脱臭 | 本体、排気ユニット | スチール／ブラックメタリック、ブラウンメタリック |
|---|---|---|
| テーブル | メラミン合板／石目調 | |
| 灰皿 | アルミ | |
| ブース | 柱 | アルミ型材 |
| 壁面 | ポリカーボネート／透明 | |
| 天井 | アルミ／ホワイト |
※改正健康増進法の経過措置である脱煙機能付き喫煙ブースに該当する機器は、設置時並びに導入後（3ヵ月に1回程度）に性能確認試験（風速、TVOC濃度、浮遊粉塵濃度測定）実施が必要となります。（脱煙機能付き喫煙ブースの性能を確認するための測定方法の例より）
※扉（スライドドア／アルミパンチングプレート）はオプションです。
※建物への排気接続はオプションです。

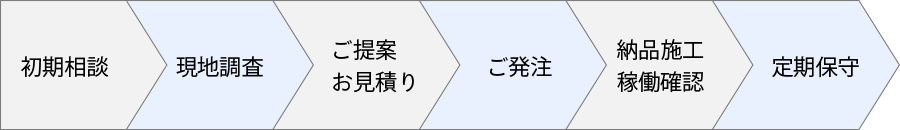

快適な環境を維持するため、メンテナンスにご訪問します
トルネックスシリーズは定期的な保守メンテナンスが必要です。
弊社または正規代理店とのメンテナンス契約をお勧めします。お手入れをしないまま使い続けると、火災・故障・破損の原因になります。
ご注意
■トルネックスシリーズはたばこの粒子状物質は捕集しますが、一酸化炭素、二酸化炭素は除去できませんので必ず換気を行ってください。
■ご使用の際には取扱説明書をよくお読みの上、正しくお使いください。
■掲載の製品仕様及びデザインは改良のため予告なく変更する場合がございます。
■閲覧端末により製品の色調が実際と異なる場合がございます。
