飛沫対策空気清浄機

人工竜巻搭載!換気に替わる大風量空気清浄機

  • トルネックス ブラスト
    TORNEX BLAST

  • AUFMJH
  • 大風量トルネード吸引搭載。空気を効率的に吸引、清浄化

    ハニカムサーキュレーション整流排気により室内に清浄空気を循環

    電子式集塵フィルタで浮遊ウイルスを除去

    吸着したウイルスは深紫外線ランプにて活動を抑制

トルネード吸引搭載

  • 竜巻の持つ特性「均等吸引力」による偏りのない効率的な吸引を実現。大風量で汚れた空気を素早く吸引します。
    適用床面積138㎡

    ■両サイド吸引口
    本体両サイドから均一に吸引することで、人工竜巻を発生。

ハニカムサーキュレーション整流排気

  • 清浄化した空気をハニカムサーキュレーション整流排気により、遠くまで放出し、室内にきれいな空気を循環させます。

    排気方向は変動可能

使い始めと風量がほぼ変わらない目詰まりしにくいフィルタ

  • ①脱臭フィルタ:HCフィルタ(活性炭+無機脱臭剤)

    空気中の臭いを除去。

    ②メインフィルタ:電子式集塵フィルタ

    ウイルスサイズとほぼ同じ0.08μm以上の粒子を高効率で除去。
    目詰まりしずらい、吸引力のほぼ変わらないフィルタ

    ③プレフィルタ:SUS24メッシュ

    金属製の細かいメッシュが目に見えるホコリをキャッチ

    ※オプションにて「ハイブリッドHEPAフィルタ」を追加搭載可能です。

フィルタに吸着させたウイルスや細菌をUV照射し抑制

  • ウイルスなどの除菌に大きな効果があるUV-C(波長253.7nm)をフィルタに照らし続けることで、捕集したウイルスや細菌のDNA/RNA構造が破壊され、活動が抑制されます。

■トルネックス ブラスト AUFMJH
●外形寸法(mm):W780×D400×H1030 ●質量:66kg ●処理風量(m³/h):標準540/強960/ターボ1200 ●消費電力(W):標準144/強180/ターボ230 ●運転音(dB):標準40/強53/ターボ59 ●適用床面積:~138m² ●電源:AC100V 50/60Hz ●UVランプ1本搭載
※処理風量、消費電力、運転音はご使用になる地域により異なります。

その空気汚れているかも…

人は一日に15,000リットルの空気を吸っています。

室内の空気が汚れていれば、健康に悪影響を与える可能性があります。
トルネックスの大風量空気清浄機は、電子式集塵フィルタで室内の汚染物質を除去し、
きれいな空気を室内に戻すことで、温度や湿度に影響を与えず、省エネで快適な空気環境を実現します。

室内には様々な汚染物質が浮遊しています。

厚労省は感染対策換気を推奨

1時間に最低2回の換気。更に多く換気する。

換気回数の目安
●一般オフィス → 2回/時(厚生労働省推奨)
●集中治療室・一般病室・救急外来 → 6回/時(日本病院設備設計ガイドライン)
●感染症用隔離病室 → 12回/時(日本病院設備設計ガイドライン)

こんな換気のお悩みありませんか?

  • ビルではそもそも
    窓が開けられない。

  • 工事するには費用、
    時間がかかる。

  • 窓を開けられたとしても、
    温度・虫・音などの問題がある。

換気の替わりにトルネックスを置くだけで解決!

  • 空気をスピード清浄
  • ウイルスサイズ粒子を除去
  • 工事不要、コンセントに差し込むだけ。

窓を開けずに換気ができる

\大風量の業務用空気清浄機/

※処理風量15㎥/min、フィルタの集塵効率90%(0.3μm)、天井高2.4mとして1時間に2回換気を基準とした場合

空気清浄機選びのポイント

大風量のトルネックスが選ばれる理由

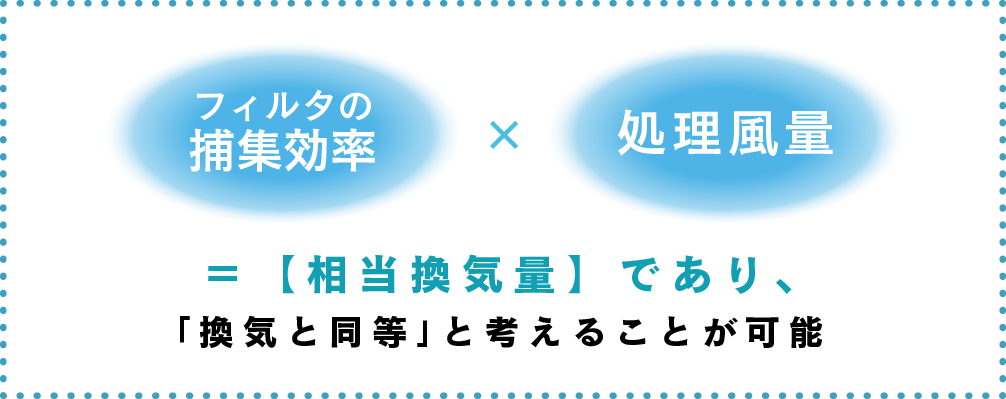

空気清浄機選びのポイントは「相当換気量」

フィルタの捕集効率×処理風量

=【相当換気量】であり、

「換気と同等」と考えることが可能

※トルネックスの電子式集塵フィルタで除去できる対象物質は、臭いやガス状物質以外の空気中に浮遊する粉塵、微生物、たばこ煙になります。
 日本空気清浄協会の「空気清浄機性能評価指針」では、空気清浄機により清浄された空気の量を「相当換気量」といい、「換気と同等」と考えることが可能です。

空気をきれいにするスピード比較

フィルタの能力が高くても、処理風量が少なければ、空気をきれいにするスピードは遅くなります。

例えば、家庭用空気清浄機は、フィルタの捕集効率は高いですが、風量が少ないので、1時間あたり相当換気量は、180m³/時となります。トルネックス空気清浄機は、フィルタの捕集効率は少し低いですが、風量が多いので、1時間あたりの空気清浄された風量、つまり相当換気量は、810m³/時となり、その差は約4.5倍です。

トルネックスは家庭用空気清浄機の4.5倍のスピードで空気をきれいに。

※相当換気量が4.5倍

フィルタ性能

空気の流れを邪魔しない高性能フィルタ

トルネックスは目詰まりせず、ほぼ風量が変わらない電子フィルタ

トルネックスの電子式集塵フィルタはウイルスサイズ粒子もしっかり捕集、浮遊ウイルスでの除去効果も確認できました。

浮遊ウイルス除去性能評価試験

  • 試験機関:(一財)北里環境科学センター
    試験報告書番号:北生発2020_0328号
    試験方法:25㎥の試験空間において空気清浄機(風量:15㎥/min)によるウイルス数の変化を測定

  • 空気清浄機を作動しない場合(自然減衰)では、15分経過しても浮遊ウイルス数がほとんど減少しませんが、空気清浄機を作動させると、

    3分で自然減衰の90%以下、
    5分で自然減衰の99%以下に減少しました。

    ※空気中の有害物質を全て除去できるものではありません。電子式集塵フィルタでは、
     新型コロナウイルスによる検証はしておりません。
    ※グラフは空気清浄機(CETXGF02)による測定データ

粉塵除去性能評価試験

  • ウイルスと同じ大きさの粒子を捕集

    トルネックスの電子式集塵フィルタは、ウイルスとほとんど同じ粒子サイズ(0.08μm)の粉塵でも、フィルタを1回通過した時の捕集効率が非常に高くなっています。

    ※空気中の有害物質を全て除去できるものではありません。電子式集塵フィルタでは、新型コロナウイルスによる検証はしておりません。
    ※グラフはフィルタユニットによる測定データ(当社調べ)

医療機関・薬局向け

PCR検査向け検体採取用換気装置

PCR等検査無料化事業にともない検査体制整備の初期投資費用上限130万円が補助されます!

検体採取用換気装置

PCR等検査無料化事業で無料検査を開始される医療機関・薬局の皆様
トルネックスの検体採取用換気装置は検体採取時の飛沫飛散防止対策として検査体制の整備にお役立ていただけます!

  • 検体採取用換気装置 ロータイプ

  • 検体採取用換気装置 ハイタイプ

  • 検体採取用換気装置は目詰まりせず、ほぼ風量が変らない電子式集塵フィルタを活用。15㎥/minの大処理風量で浮遊ウイルスを捕集し、空気をスピード浄化する換気補助システム装置です。

    ■検体採取用換気装置ロータイプ
    天板寸法(mm):900×850
    天板色:白
    本体寸法(mm):W880×D475×H700
    アクリルカバー寸法(mm):W840×D800×H900
    アクリルカバー色:白
    処理風量:900㎥/h
    運転方法:手動・センサ(切り替え可)

    ■検体採取用換気装置ハイタイプ
    天板寸法(mm):900×420
    天板色:白
    本体寸法(mm):W880×D400×H1000
    アクリルカバー寸法(mm):W840×D800×H900
    アクリルカバー色:白
    処理風量:900㎥/h
    運転方法:手動・センサ(切り替え可)

【導入事例】

医療法人社団ベスリ会 東京TMSクリニック様


  1. 個人向けPCR検査(鼻咽頭検査)用にロータイプ(オプション対応)ご導入
  2. 東京TMSクリニックは、世界の標準的なTMS治療を行うクリニックです。2020年9月からはPCR検査サービス「PCRnow」の提供を開始し、大手航空会社、鉄道会社、百貨店の従業員や、プロ野球チーム選手への法人向けPCR検査を実施しています。また、大手コンビニエンスストアにてPOSAカードでのPCR検査販売も手掛けています。東京都にて2021年12月スタートした「PCR等検査無料化事業」に際し、検査体制整備の初期投資費用の補助制度を利用し、トルネックスの検体採取用換気装置ロータイプ3台をご導入いただき、個人向けPCR検査も実施されています。

飛沫対策空気清浄機

換気を増やし、空気をスピード浄化する大風量空気清浄機

トルネックス 飛沫対策空気清浄機

ミーティングスペースの飛沫対策に

飛沫対策空気清浄機 ミーティング用ロータイプ AJFMJL

  1. 飛沫パーティション無しでも対面で打ち合わせが可能
  2. 打ち合わせや会議をしながら周囲の換気が可能(900㎥/h)
  3. 面談など、対面する場所に最適

天板サイズ(2種類):1200×1200㎜(写真)・1200×900㎜ 色:木目
本体サイズ:W880×D475×H700㎜ 処理風量:15㎥/min
人体検知センサ

  • 停止時

  • 運転時

ミーティング用ロータイプの吸引効果を特殊なライトを用いて動画撮影しました。人が会話していることを想定し、1200㎜幅のテーブルの片側から、対面者側に向かって水を霧状にしたミストとその気流に乗せたスモークを噴霧しています。
飛沫対策空気清浄機停止時には、反対側にミストやスモークが流れていることが確認できましたが、飛沫対策空気清浄機を強運転(毎分15㎥)で運転したところ、反対側にはミストや煙が到達せずに、飛沫対策空気清浄機のテーブル中央の吸い込み口に吸引されています。

人が集まるオフィスや店舗の飛沫対策に

飛沫対策空気清浄機 屋内循環用ハイタイプ AJFMJH

  1. ウイルスとほぼ同じ大きさの粒子(0.08μm)を高効率で捕集
  2. 大風量(900㎥/h)で吸引、1時間に4回換気を増やします。
    ※約70㎡の広さの場合
  3. キャスター付で簡単設置、移動可能
  • 室内に煙を充満させた状態で飛沫対策空気清浄機を作動すると、煙がぐんぐん吸引されて室内がきれいになります。
    飛沫対策空気清浄機は、一分間に15㎥の大風量の空気を吸引し、使用している電子式集塵フィルタは、ウイルスと同じ大きさの粒子まで捕集します。

    天板サイズ(2種類):900×420㎜(写真)・900×600㎜ 色:木目
    本体サイズ:W880×D400×H1000㎜ 処理風量:15㎥/min
    人体検知センサ

場所を取らない最小タイプ

飛沫対策空気清浄機 クリーンキューブ

トルネックス最小サイズの空気清浄機。キャスター付きで移動可能。600㎥/hの大風量で飛沫を吸引しフィルタで捕集。
フィルタは目詰まりをしない電子式集塵フィルタを使用。
フィルタの交換は弊社サービススタッフが行うので安心してご利用いただけます。

本体寸法:W380×D380×H880㎜
処理風量:10㎥/min 人体検知センサ

低騒音・省エネ設計・省スペースの天井埋込タイプ

飛沫対策空気清浄機 トルネックス ポラリス

天井埋込型空気清浄機として、業界トップクラスの低騒音・低消費電力を実現しました。
強720㎥/h、弱300㎥/hと風量の差を大きく設計し、空気の汚れに合わせた省エネ運転を可能にしました。
フィルタは目詰まりをしない電子式集塵フィルタを使用。フィルタの交換は弊社サービススタッフが行うので安心してご利用いただけます。

本体寸法:W570×D570×H310㎜
化粧枠寸法:W640×D640×H30㎜・W600×D600×H30㎜
処理風量:12㎥/min

授業やセミナーなど飛沫が気になる場面に

演台用飛沫対策空気清浄機

演台用飛沫対策空気清浄機は、マスクを外して説明しても、アクリルボードで飛沫の拡散を防ぎつつ、900㎥/hの大風量で飛沫を吸引しフィルタで捕集。
フィルタは目詰まりをしない電子式集塵フィルタを使用。
フィルタの交換は弊社サービススタッフが行うので安心してご利用いただけます。

本体寸法:W900×D440×H1000㎜
アクリル寸法:W850×D400×H900㎜
処理風量:15㎥/min 人体検知センサ

ビルトイン空気清浄機

デザイン自由、場所をとらないビルトイン空気清浄機

ユニット15

大風量空気清浄機の機能をコンパクトボディに集約したビルトイン空気清浄機、設置場所の壁や天井に収納したり、
家具に収納することで、レイアウトや使用ニーズに合わせて設置が可能です。

導入事例

デザインに合わせて様々な場所に設置

  • オフィス 天井埋込

  • オフィス 家具埋込

  • 福祉施設 造作家具

  • 福祉施設 家具埋込

  • オフィス 家具埋込

  • オフィス 家具埋込

空気清浄機システム提案

エアコンや換気システムとの組み合わせで効率よく空気をきれいに

トルネックス ビルトイン空気清浄機システム提案

室内の空気をきれいにしたいけれど、換気を増やせない場所は多くあります。
また、空気清浄機を設置するにもスペースがなかったり、デザインを損ねたりすることがあります。
トルネックス ビルトイン空気清浄機は、エアコンや換気システムとの組み合わせで、
デザインを損ねることなく、換気量を増やし、きれいな室内空気環境を実現します。

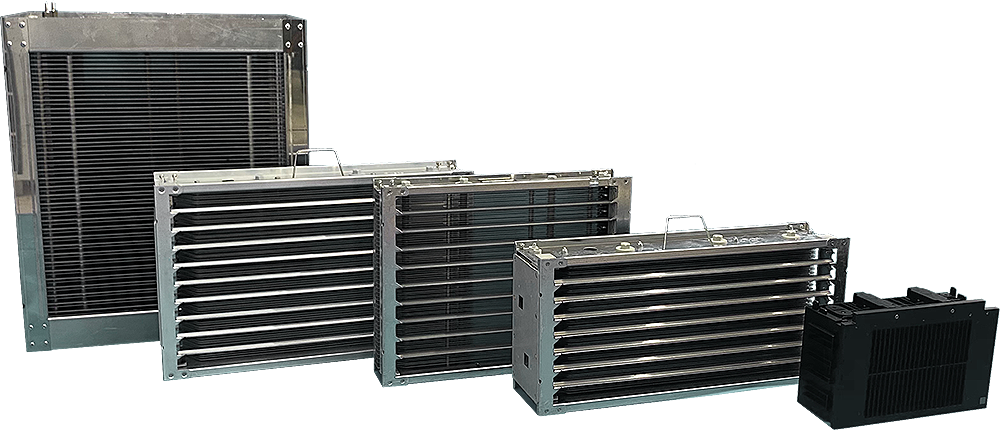

トルネックス電子式集塵フィルタラインナップ

相当換気

トルネックス ビルトイン空気清浄機+エアコン
エアコンからきれいな空気を給気

エアコンの経路にビルトイン空気清浄機を追加するだけで、きれいな空気を室内に循環させることができます。フィルタを通過させてからきれいな空気をエアコンに送ることで、エアコンの汚れも防ぎます。

相当換気+換気

トルネックス ビルトイン空気清浄機+エアコン
外から入る空気も中の空気も両方きれいに

換気システムで外から取り入れる空気をビルトイン空気清浄機できれいにしてから室内に給気します。また、室内の空気もフィルタを通して空気を循環させることで、きれいな室内空気環境を実現します。

相当換気+換気

トルネックス ビルトイン空気清浄機+全熱交換換気システム
温度、湿度もキープしながら、空気もきれいに

外から全熱交換換気システムを通して空気を取り入れるので、温度と湿度を交換し、冷暖房負荷を低減するので省エネになりますが、さらにビルトイン空気清浄機できれいにしてから室内に給気します。また、室内の空気もフィルタを通して空気を循環させることで、きれいな室内空気環境を実現します。

導入事例

換気を増やしたい場所で効果を発揮

飛沫対策空気清浄機トルネックスは、人が集まるミーティングスペースや長時間多くの方が働くオフィスなど、換気を増やしたい場所にご導入いただいています。

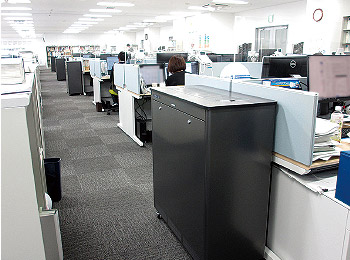

  • オフィス用

    株式会社中央設計技術研究所 様

    ■石川県/建設コンサルタント 2020年11月導入
    ■導入機種:飛沫対策空気清浄機室内循環用ハイタイプ 14台

    職場におけるさらなる感染対策の推進のため、本社オフィスに飛沫対策空気清浄機室内循環用ハイタイプを導入しました。また、12月には追加で他の事業所にも設置しています。
    空気清浄機の設置前に比べ、室内空気がおいしいような気がする。室内で空気清浄機が作動していると、安心感が違うと好評いただいています。

  • オフィス用

    首都高トールサービス神奈川株式会社 様

    ■神奈川県/企業 2021年3月導入
    ■導入機種:飛沫対策空気清浄機室内循環用ハイタイプ14台

    感染症対策で窓を開けての換気が難しい場所が多いため、コロナ対策に特化した空気清浄機を探していました。
    導入してみると、空気をすごく吸い込んでいるので置いてあることで安心感があります。上から吸って下からきれいな空気がでているので効果的に感じています。導入前は運転音がうるさいか気になりましたが、使ってみて気にならないので大丈夫でした。

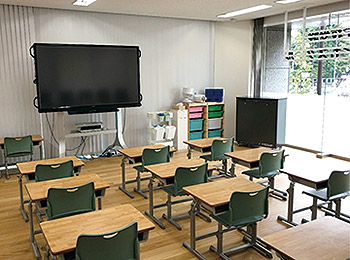

  • 教室用

    しながわ・目黒こどもスクール 様

    ■東京都/小学校受験塾 2021年6月導入
    ■導入機種:飛沫清浄機室内循環用ハイタイプ 3台

    緊急事態宣言が終わり対面授業を再開するにあたり、生徒数が増えてきたこともあって広いところに移転することにしました。コロナ対策を意識した教室づくりのため、広めの部屋を区切って人が密集しないようにし、かつ各部屋に強力な空気清浄機を置くことで対策を整えていくことにしました。効果は空気なので目で見ることは難しいですが、感染者も出ていないので効果が発揮できていると感じています。

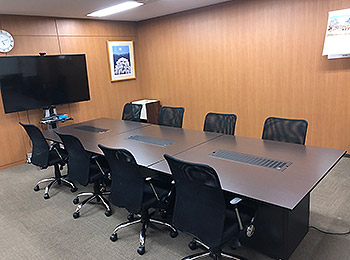

  • ミーティング用

    株式会社DSR 様

    ■東京都/システム会社 2020年8月導入
    ■導入機種:飛沫対策空気清浄機 ミーティング用ロータイプ7台

    職場における感染対策のさらなる推進のため、会議室にミーティング用に飛沫対策空気清浄機 ミーティング用ロータイプを導入いただきました。
    空気の循環が良くなった感じがするので、安心して会議ができるようになったと好評いただいています。その後、他の会議室にも追加でご導入いただいています。

  • ミーティング用

    株式会社吉谷 様

    ■島根県/商社 2020年10月導入
    ■導入機種:飛沫対策空気清浄機 ミーティング用ロータイプ1台

    当社の島根県、鳥取県の代理店としてトルネックス製品の販売をいただいています。
    商談時における感染症対策のため、松江市商業・サービス業感染症対策支援補助金を利用してご導入頂きました。

  • ミーティング用

    株式会社シェルト 様

    ■東京都/保険代理店 2020年10月導入
    ■導入機種:飛沫対策空気清浄機 ミーティング用ロータイプ1台

    職場の感染対策の推進のため、打ち合わせスペースに飛沫対策空気清浄機 ミーティング用ロータイプを導入いただきました。
    ミーティングが多く、アクリルパネルはミーティング時に聞こえづらいため、良い方法を探されていましたが、飛沫対策空気清浄機は、直接の飛沫を防ぐだけでなく、まわりの空気もきれいにしていることから、ご導入いただきました。

※トルネックス飛沫対策清浄機は、保守メンテナンスが必要です。弊社又は正規代理店とのメンテナンス契約をお勧めします。
お手入れしないまま使い続けると、火災・故障・破損の原因になります。
※トルネックスの電子式集塵フィルタで除去できる対象物質は、臭いやガス状物質以外の空気中に浮遊する粉塵、微生物、たばこ煙になります。
一酸化炭素、二酸化炭素は除去できませんので、必ず換気を行ってください。
