2way エアカーテンボックス

2way エアカーテンボックス

冷暖房効果をUP、喫煙・禁煙を分ける。

冷暖房の効果をUPする店舗出入口用のエアカーテンとして、また室内の喫煙エリア・禁煙エリアを仕切るエアカーテンとして、一台で二役の効果を発揮。吹出風速は、風量調整ボリュームにより無段階で簡単に変えることができます。
エアカーテンのサイズは本体幅900mm・1200mm・1600mmの3種類を用意。

主な機能

エアカーテンプラズマクラスター
機能アイコンのご説明
人工竜巻

特殊技術「人工竜巻形成技術」を応用しています。

ダイレクト吸引

タバコの煙を直接吸い込みます。

人体検知センサ

人を検知し、自動運転します。

キャスター付き

移動に便利なキャスターが付いています。

簡易灰皿付き

人を検知し、自動運転します。

オーダーメイド

室内のレイアウトに合わせて専用設計します。

下部排気制御

乱気流を抑制して粉塵の拡散を防止。

負圧制御

特殊技術「強制負圧制御技術」を応用しています。

エアカーテン

空気の層で遮断するエアカーテン技術。

特殊活性炭

特殊活性炭フィルタを使用しています。

自然消煙式灰皿付

タバコの火を対流作用と酸欠作用で自動的に消火します。

森林浴効果

天然植物精油使用の森林消臭剤で中和消臭します。

ほこりセンサ

ほこりセンサを搭載で省エネ運転。

プラズマクラスター

シャープ株式会社のプラズマクラスター技術を搭載しています。

クレベリンG

大幸薬品株式会社のクレベリンGが搭載されています。

製品のご紹介

2wayエアカーテンボックス 1600mm
2wayエアカーテンボックス 1600mm
2wayエアカーテンボックス 1200mm
2wayエアカーテンボックス 1200mm
2wayエアカーテンボックス 900mm
2wayエアカーテンボックス 900mm

01192

2wayエアカーテンボックスは、エアカーテンの吹出風速を調整できるので、お客さまへのサービス上、ドアを開放しておきたい場合の分煙用エアカーテンや、真夏や真冬に出入口に設置して、室内温度を快適に保つ外気遮断用エアカーテンとしてご利用頂けます。



0282

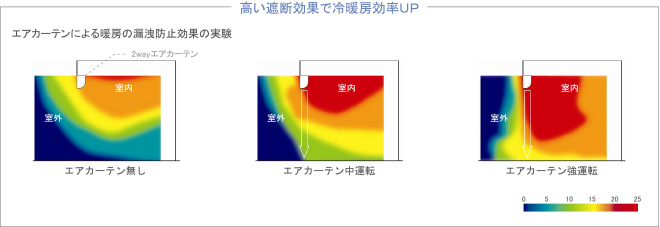

エアカーテンによる高い遮断効果で暖房の漏洩防止効果が実証されています。

冬場の外気温およそ0度の天候時、室内に暖房器具、入口にエアカーテンを設置。扉解放後、約3分後の室内温度分布を測定した。測定の結果、温度差のある室内/室外の開口部において、扉開放時と比較した場合、エアカーテンの遮断効果が認められた。

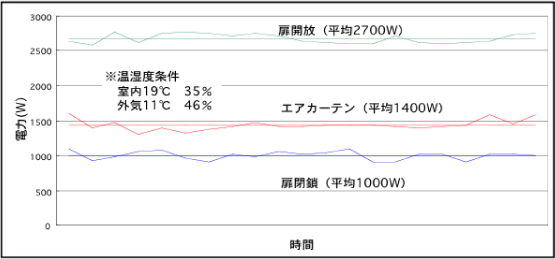

エアカーテンによる省エネ効果測定

開口2m×0.8mの入口を開放した場合のエアコン瞬時電力測定
扉閉鎖時のエアコン瞬時電力(青線)
扉開放時のエアコン瞬時電力(緑線)
扉開放でエアカーテン使用時のエアコン瞬時電力(赤線)

072

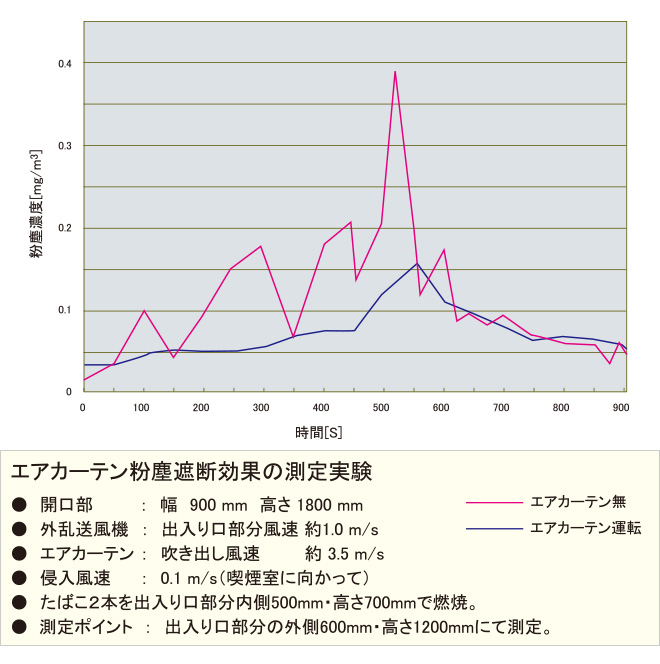

エアカーテンで煙・花粉を遮断

0372

出入口部分に人の出入り程度の風速で、外乱を作り出した場合、エアカーテン無の場合は、粉塵が外に漏れてしまっていますが、エアカーテン運転の場合は、粉塵の漏れが少なくなっており、ガイドラインの基準値である0.15mg/m³以内にほぼ収まっています。



プラズマクラスター効果

自然界にあるのと同じプラスとマイナスイオンをプラズマ放電により作り出し放出。
空気の質を改善します。

製品仕様

品名 2wayエアカーテンボックス W1600 2wayエアカーテンボックス W1200 2wayエアカーテンボックス W900
型式 AC0916P AC0912P AC0909P
処理風量(約m³/min) 28 20 12
エアカーテン風速(約m/s) 9.5(最大値)
電源(v) AC100 50/60Hz
消費電力(約w) 115 80 55
材質/色 スチール/シルバーホワイトメタリック
外形寸法(mm) W1600xD195xH200(※250) W1200xD195xH200(※250) W900xD195xH200(※250)
重量(kg) 27(※28) 22(※23) 16(※17)
浄化装置 プラズマクラスター
税抜価格 オープン価格

※天吊仕様値

関連製品

関連コンテンツ

導入事例

※導入先名称、企業名については、取材当時の表記となっております。

※定期的なメンテナンスをお奨めします。

「トルネック スシリーズ」の強力な吸引力と集塵力を維持するために、年間のメンテナンス契約をお奨めしております。
お手入れをしないまま使い続けると、火災・故障・破損の原因になります。お気軽にお問い合わせください。
なお、当社のメンテナンスサービス以外のメンテナンスや修理による事故・火災・故障・破損につきましては、責任を負いかねますのであらかじめご了承ください。

年間メンテナンスはこちら

※トルネックスシリーズはタバコの煙の粒子状物質は捕集しますが、一酸化炭素等のガス成分は除去できませんので、必ず換気を行ってください。
