トルネックスが開発した最新の喫煙ブース

A New Style Smoke Deodorizing Booth

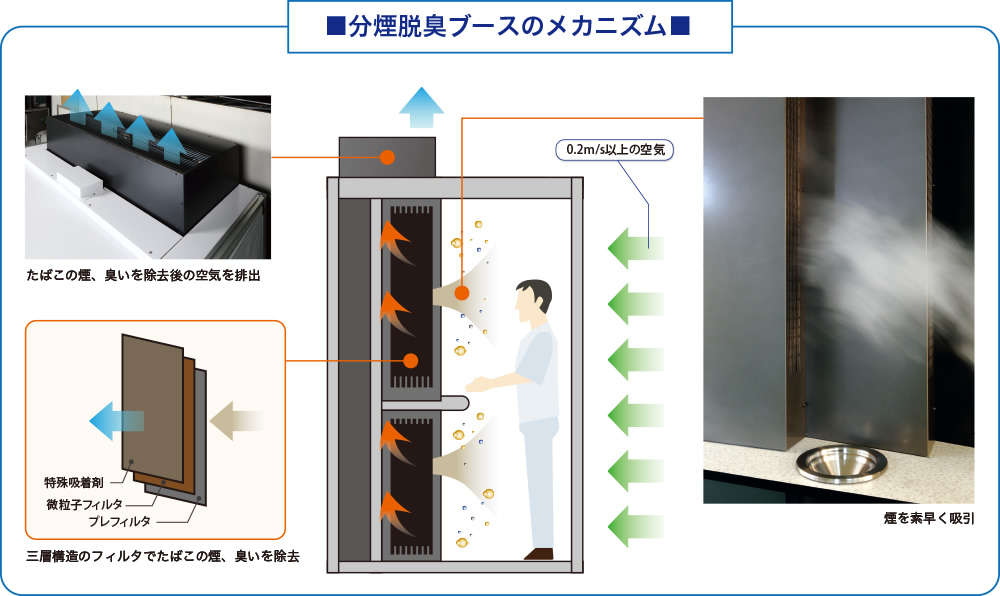

気流制御技術でたばこの煙を効率良く吸引99％除去

トルネックスの気流制御技術により、ブース内に煙が充満せずに効率良く吸引され、微粒子フィルタを通過することで、たばこの粉塵を99％除去（0.3μm以上の粒子）します。

たばこ臭を95％除去、加熱式たばこも脱臭

トルネックス独自の特殊吸着剤に1回通過させるだけで、たばこの臭いを95％以上除去し、周囲への臭いの拡散を防ぎます。

改正健康増進法喫煙専用室の技術的基準対応

設置は組立工事のみで排気ダクト工事不要。
浄化した空気を天井から排出し、喫煙室入口風速0.2m/sを確保。
喫煙専用室の技術的基準の経過措置である脱煙機能付き喫煙ブースの基準を満たしています。

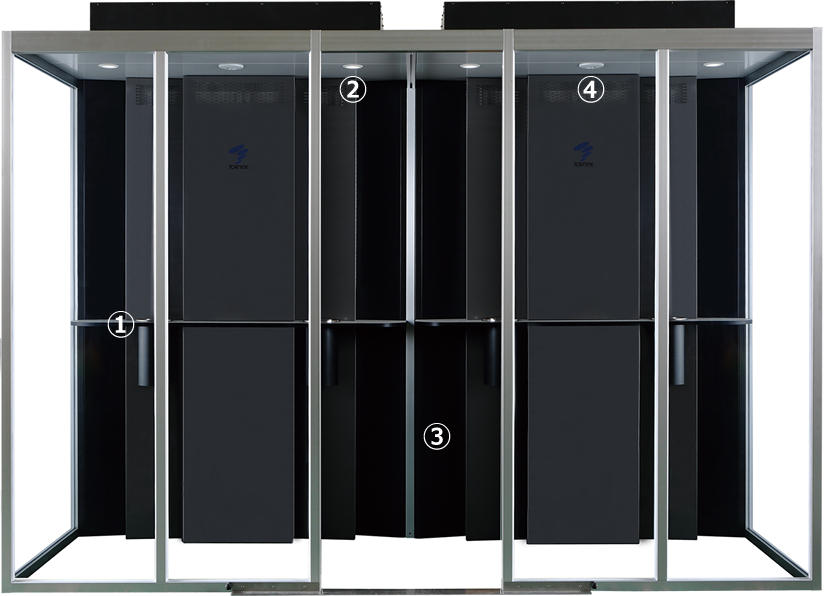

①自然消煙灰皿
吸殻を入れると自然に火が消える大容量灰皿が標準装備されています。
②LEDダウンライト
シングルタイプで2灯LED照明が付いています。本体と連動して照明が自動ON／OFFします。
③扉（スライドドア）※オプション
スライドドアを取り付けることができます。ドアを開けた場合にも0.2ｍ/s以上の空気の流れができているので、煙が直接もれることを防ぎます。
④センサ
人の動きを感知してブースが自動ON／OFFします。人がいなくなってから6分後に停止します。

特許取得済
非喫煙エリアから喫煙室に向かう0.2m/sの進入風を確保し、フィルタの除去効率を低下させずにフィルタの維持管理コストを低減する技術で特許取得済み（特許番号　第6950959）

たばこの臭気3成分除去率が95%以上。

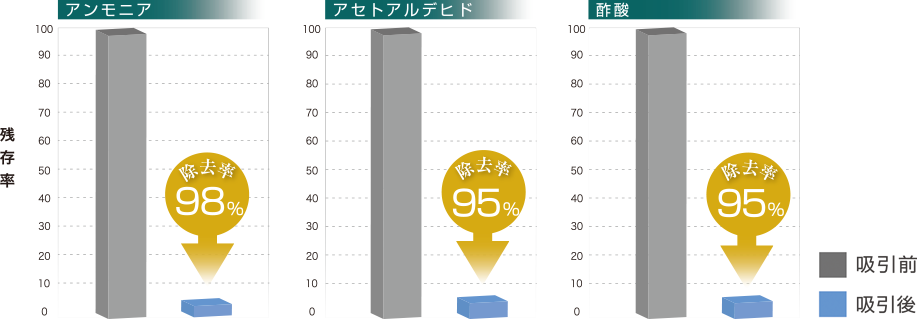

脱臭効果が驚異的にUP。分煙脱臭ブースは、アンモニア、アセトアルデヒド、酢酸の除去率が95%以上と高い除去効果を発揮します。

分煙脱臭ブース：製品搭載量の1/10の特殊吸着剤を搭載した試験機を2㎥/minで動作させ、たばこ30本を同時燃焼させ、試験機の前後にて検知管で濃度測定
※数値は初期値

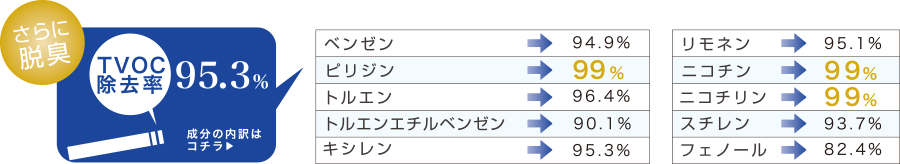

TVOCを95%以上除去たばこの様々な臭い成分にも効果を発揮

たばこの主なガス成分であるTVOC(ベンゼン、ピリジン、トルエン、エチルベンゼン、キシレン、スチレン、フェノール、リモネン、ニコチン、ニコチリン等)を95%以上除去します。
※数値はたばこ8本を燃焼させた場合の初期値です。

厚生労働省の基準に従って測定しました。

トルネックスの分煙脱臭ブースIKBJP、高性能プラズマ集塵脱臭装置VFLJPは、改正健康増進法喫煙専用室の技術的基準の経過措置である脱煙機能付き喫煙ブースの以下の基準を満たしています。

・総揮発性有機化合物の除去率が95％以上であること。
・当該装置により浄化され、室外に排気される空気における浮遊粉じんの量が0.015mg/m³以下であること。
・喫煙専用室等に向かう気流が開口面の全ての測定点で0.2ｍ/s以上 ※1

※1 厚生労働省脱煙機能付き喫煙ブースの性能をするための測定方法の例より

■脱煙機能付き喫煙ブースの性能を確認するための測定結果　IKBJP

脱煙機能付き喫煙ブースの型式	IKBJP-S　メーカー：トルネックス
喫煙ブースの定員	4人
喫煙の状況	測定時間中の喫煙本数：同時8本
測定点の高さ	気流（上：175㎝、中：105㎝、下：35㎝）
測定機器	●風速計　メーカー：RION　機種・型番：AM-09S ●揮発性有機化合物モニター　メーカー：RAE Systems　機種・型番：ppb RAE3000 ●デジタル粉塵計　メーカー：柴田科学　機種・型番：LD-5

（1）喫煙専用室等に向かう気流の測定結果

測定点	平均値
上部	風速：0.21m/s
中央部	風速：0.23m/s
下部	風速：0.26m/s

※3回測定した平均値

（2）ＴＶＯＣ（総揮発性有機化合物）の測定結果

除去率（％）	99.3％　※10回測定した平均値

（3）浮遊粉じんの測定結果

測定場所	排出口付近
測定結果	0.0103mg/m³

※改正健康増進法の経過措置である脱煙機能付き喫煙ブースに該当する機器は、設置時並びに導入後（3ヵ月に1回程度）に性能確認試験（風速、 TVOC濃度、浮遊粉塵濃度測定）実施が必要となります。（脱煙機能付き喫煙ブースの性能を確認するための測定方法の例より）

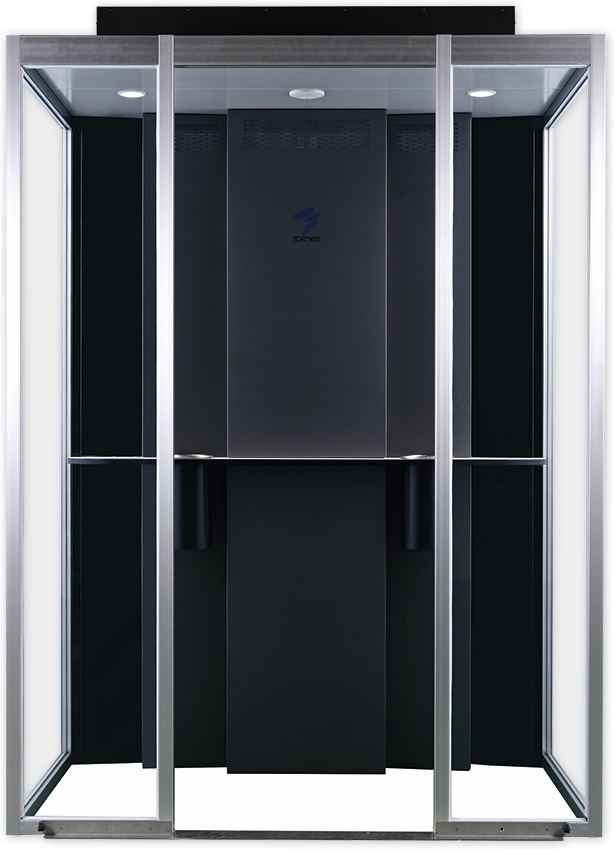

分煙脱臭ブース
シングル
分煙脱臭ブースシングル扉付き
(扉はオプション)
分煙脱臭ブース
ダブル
分煙脱臭ブースダブル扉付き
(扉はオプション)

品名	分煙脱臭ブースシングル	分煙脱臭ブースダブル
型式	IKBJP-S1	IKBJP-W1
外形寸法(mm)	W1600 x D1200 x H2400	W3160 x D1200 x H2400
重量	約380kg	約645kg
電源	AC100V　50/60Hz
消費電力	約210W/330W	約420W/660W
集塵効率(微粒子フィルタにて)	計数法99.97%(0.3μm)
風量	18㎥/min
プレフィルタ	SUS24メッシュ
メインフィルタ	微粒子フィルタ
脱臭フィルタ	特殊吸着剤
センサ	人体検知センサ
照明	LEDダウンライト 2灯	LEDダウンライト 4灯
灰皿	自然消煙灰皿 2個	自然消煙灰皿 4個
使用人数	3～4人	6～8人
税抜価格	オープン価格

材質／色

脱臭	本体、排気ユニット	スチール／ブラックメタリック、ブラウンメタリック
	テーブル	メラミン合板／石目調
	灰皿	アルミ
ブース	柱	アルミ型材
	壁面	ポリカーボネート／透明
	天井	アルミ／ホワイト

※扉（スライドドア／アルミパンチングプレート）はオプションです。
※建物への排気接続はオプションです。

快適な環境を維持するため、メンテナンスにご訪問します

トルネックスシリーズは定期的な保守メンテナンスが必要です。
弊社または正規代理店とのメンテナンス契約をお勧めします。お手入れをしないまま使い続けると、火災・故障・破損の原因になります。

ご注意

■トルネックスシリーズはたばこの粒子状物質は捕集しますが、一酸化炭素、二酸化炭素は除去できませんので必ず換気を行ってください。
■ご使用の際には取扱説明書をよくお読みの上、正しくお使いください。
■掲載の製品仕様及びデザインは改良のため予告なく変更する場合がございます。
